製作標準仕様
（特記以外単位：mm）
| 項目 | BH許容差 | JASS6「付則6鉄骨制度検査基準」 管理許容差 |
||
| 幅 （B） |
±2.0 | ±2.0 | ||
| 高さ （H） |
H＜800 ±2.0 H≧800 ±3.0 |
H＜800 ±2.0 H≧800 ±3.0 |
||
| 板厚 （t1）（t2） |
JIS G3193 JIS G3194 |
――― | ||
| 長さ （L） |
単品の場合 L±3.0 |
梁 | L±3.0 | |
| 柱 | L＜10m ±3.0 L≧10m ±4.0 |
|||
| 端部の不揃い （e2） |
±2.0 | ±2.0 | ||
| 直角度 （T） |
接合部 | T≦B/100 かつ ≦2.0 | 接合部 | T≦B/100 かつ ≦2.0 |
| 一般部 | T≦B/100 かつ ≦4.0 | 一般部 | T≦B/100 かつ ≦4.0 | |
| フランジの折れ （T'） |
≦1.0 | 接合部 | T≦b/100 かつ T'≦1.0 | |
| 一般部 | T≦2b/100 かつ T'≦2.0 | |||
| 曲がり （a）（b） |
梁 | L /1000 かつ e≦10 | 梁 | L/1000 かつ e≦10 |
| 柱 | L /1500 かつ e≦5 | 柱 | L/1500 かつ e≦5 | |
| 中心の芯ずれ （C） |
≦1.5 | ≦2.0 | ||
| ウエブの曲がり （e1） |
e1≦H /150 かつ ≦4.0 ただしt1≦6には適用しない |
e1≦H/150 かつ ≦4.0 ただしt1≦6には適用しない |
||
| すみ肉溶接のサイズ （S） 有効のど厚 （a） |
t1≦16の場合 S=0.7×t1 | ――― | ||
| t1≧16の場合 a≧ｔ１/2 かつ S≧t1/3、R≦t1/3 |
――― | |||

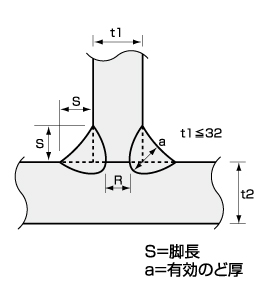

部分溶込

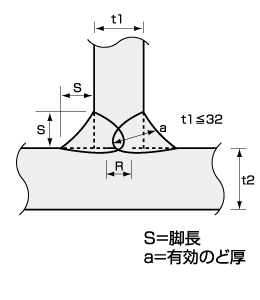

極厚すみ肉深溶込み溶接
部分溶込 t1≦32
R≦t1/3

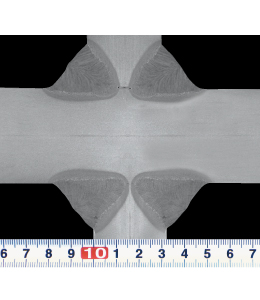

隅肉溶接のマクロ試験片
部分溶込溶接32×40
完全溶込
溶込確認は超音波探傷検査による。
完全溶込 t1≦19
R＝0
